铅屏风的制作方法
作者:山东中铁金属制品有限公司 来源: 日期:2019/8/26 10:17:38

  X射线它具有波长短、穿透力强、莹光、摄影作用及生物效用等特征。通过透视、摄片、照射等手段方法,对人体内部器客进行诊断及治疗。X射线射入人体后被吸收产生的生物效应对人体有损害,损害的程度随吸收剂量而定。一般来说,过小剂量对人体无大损害,大剂量可导致组织细胞破坏及血液系统方面的病变。

  在放射科中经常会使用防辐射屏风开阻挡X射线,目前市面上的防辐射屏风为单块金属铅板、或者多块金属铅板连接而成,重量大、移动不便、占用空间大,在使用时,首先需要根据室内实际情况进行尺寸形状定做,成本较高。



铅屏风的制作方法如下:

特征:包括端部固定架、中间固定架和铅胶皮;



  所述的端部固定架包括支撑杆以及与支撑杆底部相连的底座A,所述的支撑杆为底部具有开口的门型结构,所述的底座A包括对称设置于支撑杆两侧的各两条成90度夹角的支腿,所述的支撑杆内顶部设置有夹持部;



  所述的中间固定架包括支撑杆以及与支撑杆底部相连的底座B,所述的支撑杆为底部具有开口的门型结构,所述的底座B包括设置于支撑杆一侧的三条支腿,其中,中间的支腿与支撑杆固定连接,两边的支腿与支撑杆铰接且可绕支撑杆水平转动,所述的支撑杆内顶部设置有夹持部;



  所述的铅胶皮两端分别通过端部固定架内的夹持部固定连接,中间部分穿过中间固定架并经中间固定架内的夹持部固定连接。



其中,优选方案如下:



所述的中间固定架的个数为1~3个。可以根据实际使用需要,组成多种结构形式的屏风,灵活多便。



所述的夹持部为弹簧夹。



所述的端部固定架和中间固定架由304不锈钢制作而成。



本实用新型所具有的有益效果是:(1)铅胶皮替代了传统的金属铅板,重量轻,方便移动;(3)借助铅胶皮柔软的特性,中间固定架的加入可以改变铅胶皮的角度方向,从而可以组成多种结构形式的屏风,适用于不同的空间结构下。



铅屏风



实施例1:

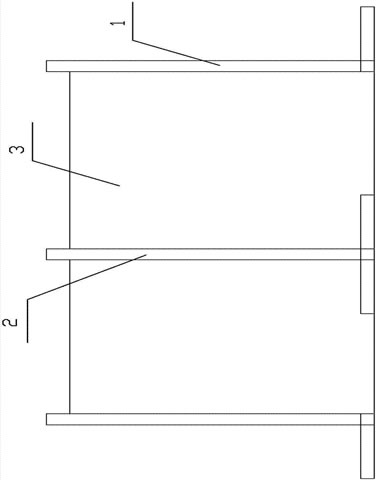

如图1~图3所示,一种防辐射屏风,包括端部固定架1、中间固定架2和铅胶皮3;

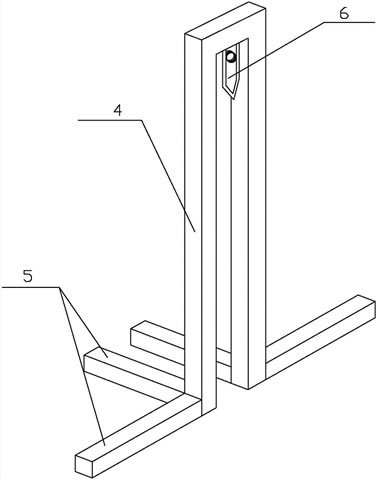

所述的端部固定架1包括支撑杆4以及与支撑杆4底部相连的底座A 5,所述的支撑杆4为底部具有开口的门型结构,所述的底座A 5包括对称设置于支撑杆4两侧的各两条成90度夹角的支腿,所述的支撑杆4内顶部设置有夹持部6;



所述的中间固定架2包括支撑杆4以及与支撑杆4底部相连的底座B 7,所述的支撑杆4为底部具有开口的门型结构,所述的底座B 7包括设置于支撑杆4一侧的三条支腿,其中,中间的支腿与支撑杆4固定连接,两边的支腿与支撑杆4铰接且可绕支撑杆4水平转动,所述的支撑杆4内顶部设置有夹持部6;



所述的铅胶皮3两端分别通过端部固定架1内的夹持部6固定连接,中间部分穿过中间固定架2并经中间固定架2内的夹持部6固定连接。



所述的中间固定架2的个数为1个。



所述的夹持部6为弹簧夹。



所述的端部固定架1和中间固定架2由304不锈钢制作而成。

铅屏风

1.一种防辐射屏风,其特征在于:包括端部固定架、中间固定架和铅胶皮;



所述的端部固定架包括支撑杆以及与支撑杆底部相连的底座A,所述的支撑杆为底部具有开口的门型结构,所述的底座A包括对称设置于支撑杆两侧的各两条成90度夹角的支腿,所述的支撑杆内顶部设置有夹持部;



所述的中间固定架包括支撑杆以及与支撑杆底部相连的底座B,所述的支撑杆为底部具有开口的门型结构,所述的底座B包括设置于支撑杆一侧的三条支腿,其中,中间的支腿与支撑杆固定连接,两边的支腿与支撑杆铰接且可绕支撑杆水平转动,所述的支撑杆内顶部设置有夹持部;



所述的铅胶皮两端分别通过端部固定架内的夹持部固定连接,中间部分穿过中间固定架并经中间固定架内的夹持部固定连接。



2.根据权利要求1所述的一种防辐射屏风,其特征在于:所述的中间固定架的个数为1~3个。



3.根据权利要求1所述的一种防辐射屏风,其特征在于:所述的夹持部为弹簧夹。



4.根据权利要求1所述的一种防辐射屏风,其特征在于:所述的端部固定架和中间固定架由304不锈钢制作而成。
